Malleable VI

I VIM o VI malleable, sono Vi polimorfi sul dato. Sono da tenere in considerazione nella creazione delle proprie API.

I Malleable VI sono vi polimorfi sul dato.

Possono quindi adattarsi al dato di input trasformando di conseguenza il dato in uscita.

A differenza dei VI polimorfi che erano collezioni di vi’s incapsualti in un modello di vi chiamato Polimorfo, in questo caso non si devono fare diversi vi, sarà il vi che si adatta al dato.

Ovviamente necessitano di alcuni accorgimenti obbligatori.

Abbiamo provato a fare un esempio per farne capire non solo la funzionalità ma anche l’enorme comodità.

Obiettivo è quello di realizzare un Buffer Circolare polvalente per qualsiasi tipo di dato.

Scegliamo di utilizzare l’API Queue Operations

Queue Operations APi palette

Creazione del Buffer

Crea Buffer circolare
Il codice crea la coda e ne porta fuori la reference.

Se salviamo così comìè il codice come .vim (estensione per malleable vi) notiamo che la freccia sarà rotta.

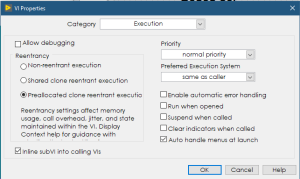

Seguendo le indicazioni vediamo che il vi deve essere impostato come esecuzione rientrante preallocata, SubVI in linea e togliendo la spunta invece dalla automatic error handling e AllowDebug.

Impostazioni obbligatorie per vi malleable

Queste impostazioni saranno da ripetere per tutti i file che vogliamo salvare di tipo vim.

Sfruttiamo il vi Loss Enqueue per inserire i nuovi elementi, perdendo il più vecchio, il Get Queue Status, con il flag return data a True.

lossy enqueue
Notare che Queue in, Queue Out, element e elements si adatteranno, mentre message rimarrà una stringa adattandosi internamente al dato di ingresso.

L’ultimo VI di questa libreria è il Destroy Queue che distrugge la coda e dealloca la memoria.

destroy queue
Ora possiamo salvare i tre vi in una vi library.

Creiamo ora un Test VI per verificare il funzionamento

Test malleable circular buffer string
Ora basta modificare i dati di ingresso per ottenere un buffer circoare su numerici per esempio
Test malleable circular buffer numeric

L’introduzione dei VI Malleable, elimina la necessità di creare covertitori per i vari tipi di dato e direttamente le funzioni si adattano al dato, si deve prestare molta attenzione alle impostazioni che potrebbero modificarne il funzionaento e il risultato.

Troviamo già diversi VIM nelle palette riconoscibili dal colore arancio.

Vi malleable in array palette

Approfondimenti

https://www.ni.com/docs/en-US/bundle/labview/page/lvconcepts/malleable_vis_intro.html
