Soft Panel per controllo Laser.

Realizzazione di un HMI per l’impostazione dei parametri macchina di un laser per interventi in dermatologia.

Il nostro cliente commercializza e produce dispositivi laser, alcuni dei quali sono sprovvisti o hanno display troppo complessi.

Ci è stato richiesto di realizzare un interfaccia basata su PC (Human Machine Interface) in grado di dialogare con il dispositivo e gestire in modo selettivo il trigger Laser in diverse modalità.

Ora le operazioni complesse di regolazione sono sicure e gestite mediante protocolli eseguiti alla pressione di un pulsante eliminando i rischi di esecuzione errata delle procedure.

E’ stato possibile aggiungere funzionalità come l’emissione continua e pulsata e regolare la potenza del diodo con limiti piu protettivi.

L’utilizzo di una scheda USB-DAQ 6008 ha permesso di utilizzare un pulsante a pedale per l’azionamento e la regolazione del laser, caratteristica molto apprezzata dagli utenti finali.

La versatilità di LabVIEW(TM) ci ha permesso di sviluppare rapidamente un primo prototipo per i Test sul campo, e passare poi allo stadio di produzione.

Particolarmente apprezzata la documentazione presentata per la certificazione, grazie alla programmazione grafica su diagramma e blocchi funzionali, opportunamente nominati.

Software gestione stampante laser a matrice.

Sistema di controllo e generazione di etichette con editor visuale e comunicazione con dispositivi industriali via TCP/IP e RS232.

Abbiamo realizzato il controllo di una stampante laser per etichettatura industriale.

Il controller è stato realizzato con una cRIO 9035 National Instruments.

Il software è diviso in un applicativo main su RealTime Linux e un controller su FPGA.

Le principali caratteristiche sono :

Editor per la realizzazione delle etichette.

Comunicazione seriale e TCP con altri dispositivi, sviluppando un protocollo propietario.

Processi di comunicazione e stampa bufferizzati.

Gestione dei duty cycle e potenza laser dinamica sulla velocità di stampa.

Grazie alla nuova generazione di compact rio, è stato possibile realizzare tutto il sistema embedded, senza l’utilizzo di PC esterni, un notevole risparmio e maggiore efficenza del sistema.

Sistema per il collaudo trasduttori di posizionamento.

Per cliente leader mondiale nella produzione di sensori e strumentazione per la meccanica di precisione, abbiamo realizzato un software per il collaudo della qualità di risposta dei sensori di posizionamento piezoelettrici.

Il software è realizzato in labVIEW(TM) , e si basa su due controller per i quali sono stati sviluppati driver dedicati.

Lo scopo del test è individuare alcune difettosità dei trasduttori.

Lettura e verifica del barcode automatica.

Automazione della misura.

Database esportabile.

Configurabile per altri prodotti.

Riduzione dei tempi di collaudo.

Riduzione di risultati falsi.

Tutte le fasi sono guidate da immagini e indicazioni, in particolare per l’attrezzaggio e il disattrezzaggio del test.

Test di endurance per motori pompe a immersione.

Il software gestisce le misure e gli attuatori di un banco a 4 postazioni.

Il cliente ci ha chiesto di realizzare un sistema di acquisizione combinato con strumenti attuali e due PLC Logo Siemens.

Le misure dagli strumenti con uscita analogica e set digitali, sono state rese possibili con due schede USB 6013.

Per l’azionamento dei teleruttori di potenza per il routing dell’alimentazione sono stati utilizzati due Logo Siemens,interfacciati mediante linea digitale alle schede USB 6013.

L’utilizzo delle 6013 ha permesso un notevole risparmio economico, pur garantendo una buona qualità.

Tube Defect In-line Monitor

Per A.B.Esse, azienda specializzata nella distribuzione di sistemi per la misura e il controllo, abbiamo realizzato un software per la verifica di difettosità sul profilo del cordolo di saldatura di tubi metallici.

Si basa essenzialmente sull’ acquisizione in Real Time della misura del profilo del cordolo, mediante strumento ottico a Luce Bianca e una scheda di acquisizione CompactDaq (National Instruments) per gestire allarmi e misure da altri sensori come encoder per la verifica della velocità di avanzamento del processo.

La sfida : Acquisire e analizzare i dati a velocità elevate in modo continuativo 7/24.

Soluzione :

Ottimizzare l’integrazione Driver/LabVIEW e parallelizzazione dei processi di acquisizione analisi e visualizzazione.

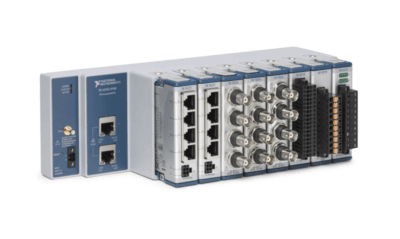

Utilizzando una NI cDAQ 9184 è stato possibile dedicare una linea dedicata all’acquisizione ad alta velocità e una a bassa velocità.

Risultati:

Il sistema è in grado di monitorare il processo in automatico, registrando le difettosità rilevate, notificate a video in base alle occorrenze e attivate su lampeggiatore posto a metà linea.

E’ in grado di rilevare difetti come microfori, mancanza materiale e mismatch.

Il sistema ha eliminato definitivamente i falsi scarti rilevati dai precedenti sistemi riducendo i fermi linea e scarti.

Visualizzazione in tempo reale del cordolo con viste in sezione e in 3d.

Collaudo Motori Elettrici e Rising Test

Sistema per la caratterizzazione (assorbimenti/efficienza) di motori elettrici e prove di riscaldamento (misura della resistenza di avvolgimento).

Due schede NI DAQ 6001 ci hanno permesso di rispondere alla richiesta di adattamento a strumentazione preesistente e un elevato rapporto Qualità/Costo.

Il software offre un interfaccia su specifica del cliente semplice e con un attenzione nella guida all’operatore (Wizard).

Gli strumenti, un Resistance Meter e un Wattmetro sono controllati direttamente dalle uscite digitali della DAQ e le misure direttamente acquisite da una linea AI.

Gli attuatori sono azionati e regolati attraverso un ulteriore DAQ 6001.

Per un azienda leader nella produzione di strumentazione di precisione, è stato realizzato un software per la gestione della strumentazione di collaudo di trasduttori di posizione.

La caratterizzazione delle performance oggi è fondamentale per valorizzare qualità e risparmio energetico dei sistemi di ventilazione.

Le nuove normative per l’efficienza energetica impongono la dimostrazione dei parametri energetici del sistema.

È richiesta la conformità agli standard di prodotto, tra i quali: AMCA-210/07 e ISO 5801/07.

Per rispondere a queste esigenze occorre eseguire test di caratterizzazione, in camere attrezzate secondo i riferimenti normativi.

Il software di gestione della camera permette di:

Modificare il Set Up di prova in entrambe le configurazioni AMCA 210/07 fig. 15 e fig. 12

Sinottici per identificare il sensore e la misura all’interno della camera.

Completamente personalizzabile il software permette di realizzare:

Curve Pressione statica,dinamica e Totale VS Portata
Curve Potenza e Corrente VS Portata
Curve di riscaldamento
Curve Velocità VS Portata
Potenza resa e rendimento VS Portata

Revamping di un banco per la caratterizzazione di motori elettrici tubolari per avvolgibili.
Il software è stato integralmente rifatto con una versione di LabVIEW moderna e adatta al sistema operativo in uso.

Sistema basato su Field Point Ethernet.

30 postazioni con possibilità di programmare l’uscita di comando: 230Ac / 24VDC .

3 tipologie di timer , Timer ciclo standard, Intermittente, arbitrario(l’utente prepara una ricetta con i tempi di direzione 1, direzione 2, pausa).

Misura di corrente DC e AC.

Monitoraggio del tempi di corsa, al fine di verificare eventuali perdite di caratteristica o blocchi.

Sul banco viene montata solo la scatola per il cablaggio del motore, permettendo di spostare su banchi diversi la postazione di controllo.
