Gli attuatori piezoelettrici rappresentano una tecnologia chiave per la realizzazione di feedback tattili (haptic feedback), micro-pompe, o micro-valvole nei wearable device. Questi dispositivi richiedono alta precisione, affidabilità e ripetibilità di prestazione, anche su scala di produzione.
Con l’espansione delle applicazioni haptiche nei dispositivi wearable, Y/K necessitava di un sistema avanzato per testare su larga scala attuatori piezoelettrici di piccole dimensioni, caratterizzati da elevate frequenze operative e vincoli di qualità molto stringenti.
Il processo manuale e sequenziale non era più sostenibile per volumi elevati e richiedeva:
• Riduzione dei tempi ciclo
• Standardizzazione dei test
• Tracciabilità automatica dei risultati per ogni singolo componente

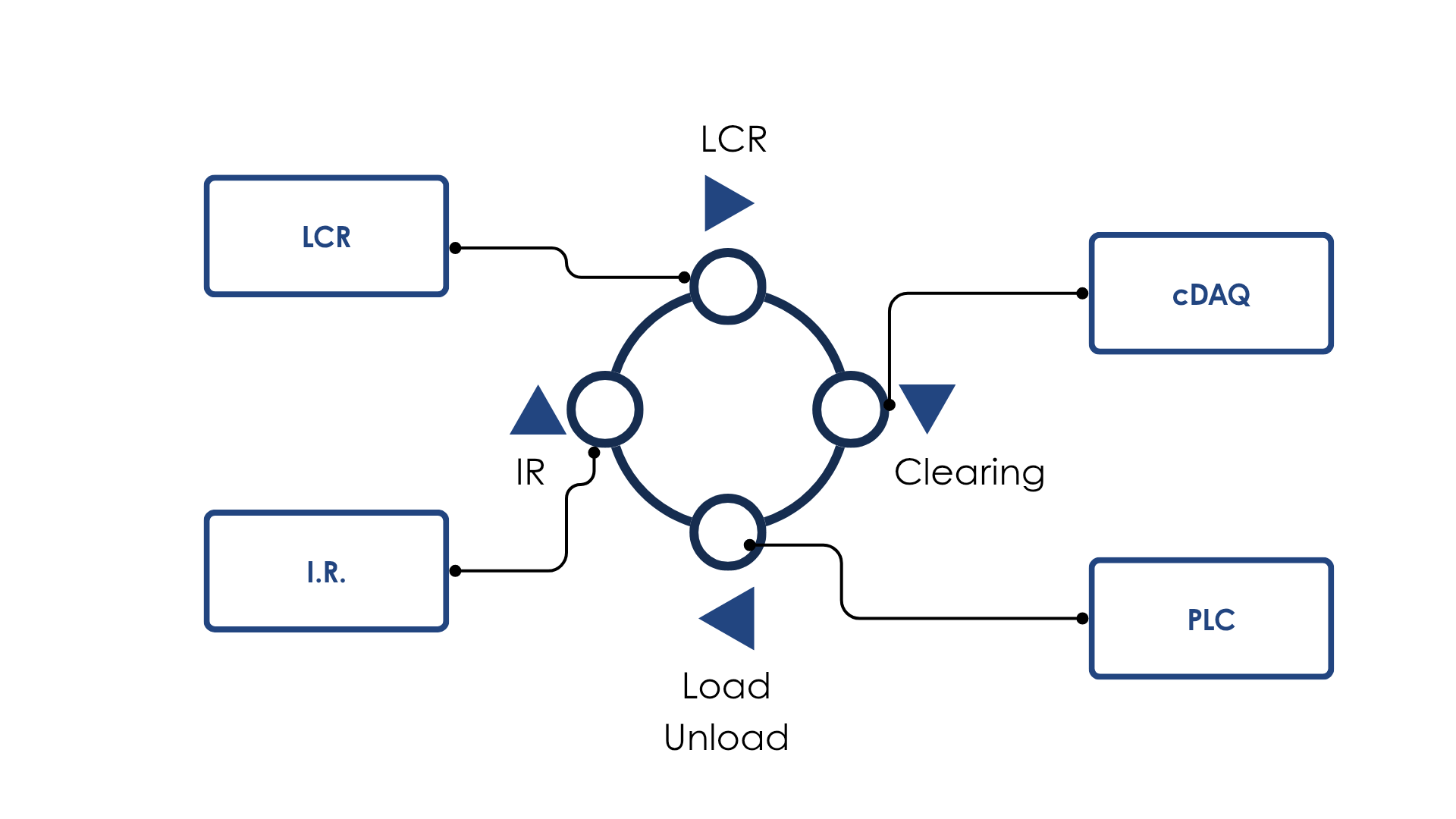

Tavola rotante a 4 stazioni: consente il carico/scarico in continuo con test asincroni.
Sistema SPOT: gestisce il sequenziamento dei test, la raccolta dati e il reporting.
Interfaccia LabVIEW + moduli plugin personalizzati: integrata con strumenti di misura IR, LCR e sistema di alimentazione per il test di clearing.
Il clearing test è un test di pre-condizionamento e stabilizzazione.
Serve a “resettare” l’attuatore piezoelettrico per eliminare cariche residue, assestare materiali ferroelettrici o polarizzazioni interne, e stabilizzare le prestazioni.
Nel contesto Y/K, consiste nell’applicazione controllata di un ciclo elettrico (rampa di tensione + mantenimento) per “preparare” l’attuatore alla successiva caratterizzazione, evitando risultati distorti da comportamenti transitori o iniziali.
Test IR (Insulation Resistance)
Misura la resistenza d’isolamento tra elettrodi e struttura dell’attuatore. È un test critico per dispositivi indossabili, che operano in ambienti umidi o con contatto diretto con il corpo umano.
Il test IR viene eseguito con strumentazione ad alta impedenza e monitorato in condizioni ambientali controllate.
Test LCR (Induttanza, Capacità, Resistenza)
Permette la caratterizzazione elettrica completa del componente:
Capacità:
Correlata alla deformazione piezoelettrica e alla polarizzazione interna.
Resistenza:
Indica possibili difetti o degrado dielettrico.
Induttanza:
Generalmente trascurabile per attuatori piezo, ma monitorata per verifica anomalie di connessione o corti.
